| Станки и механизмы для обработки листового металла |
|
| |

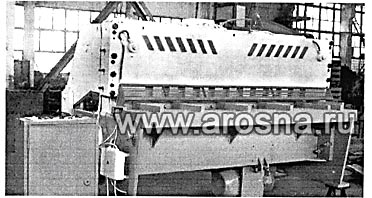

| Ножницы кривошипные листовые
с наклонным ножом НК 3421 |
|
| |
 |
Ножницы кривошипные листовые с наклонным ножом 12x2000 мм модели НК3421 предназначены для резки листового материала с временным сопротивлением 6=500 мПа толщиной до 12 мм и шириной до 2000 мм с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа. |
|
| |
| Наименование параметра |
Значение |
Размер размеряемого материала
Толщина мм.
-Наименьшая
-Наибольшая
-Ширина(Наибольшая) |
|
1
12
2000 |
Наибольшая длина отрезаемой полосы
при работе с задним упором,мм |
900 |
| Напряжение сети, В |
380 |
| Мощность эл.двигателя главного привода, кВт |
20 |
| Частота вращения, об/мин |
1425 |
Габариты в плане, мм
-Слева направо
-Спереди назад |
|
3040
1960 |
| Высота над уровнем пола, мм |
1625 |
| Масса ножниц, кг |
7460 |
|
| |
| |
| Механизм с наклонным ножом для резки листа СТД 9А |
|
| |
Механизм предназначен для резки листового материала толщиной до 4(6) мм, с временным сопротивлением 6=500 Мпа ( 50 кгс/мм ) |
 |
|
| |
| Наименование параметра |
Данные для исполнений |
| |
4х2500 |
6х2000 |
6х2500 |
4х2000 |
Размеры разрезаемого металла с временным
сопротивлением 500 Мпа
|
4
2500 |
6
2000 |
6
2500 |
4
2000 |
| Частота ходов ножа, мин, не менее |
50 |
50 |
50 |
50 |
| Ход ножа, мм |
70 |
70 |
70 |
70 |
| Угол наклона подвижного ножа, не более |
1°20 |
1°20 |
1°20 |
1°20 |
| Номинальное усилие прижимной балки, кгс |
700 |
700 |
700 |
700 |
Максимальная длина полосы отрезаемой
по заднему упору, мм |
500 |
500 |
500 |
500 |
Расстояние от уровня пола до верхней кромки
нижнего ножа, мм |
800 |
800 |
800 |
800 |
| Габаритные размеры, мм
|
3400
1392
1390 |
2900
1392
1390 |
3400
1392
1390 |
2900
1392
1390 |
| Масса, кг, не более |
3500 |
3350 |
3700 |
3150 |
Электродвигатель, тип
Мощность, кВт
Число об/мин |
|
АИРСМ
6,3
930 |
АИРСМ
8,5
930 |
АИРСМ
8,5
930 |
АИРСМ
6,3
930 |
| Напряжение силовой цепи, В |
380 |
380 |
380 |
380 |
|
| |
| |
| Машина листогибочная
с поворотной гибочной балкой Л 2000 |
|
| |
| |
|
Машина листогибочная предназначена для гибки листового металла |
|
| |
| Наименование параметра |
Значение |
Размеры изгибаемого листа с временным сопротивлением
500 мПа (50 кгс/см2):
наибольшая ширина изгибаемого листа, мм
толщина при наибольшей ширине,мм
наибольший угол изгиба листа
наибольший угол поворота изгибочной балки, не менее
наибольший ход прижимной балки, мм, не менее |
2020
1,0
135°
150°
35 |
| Привод машины листогибочной |
Ручной |
| Максимальная настройка заднего упора, мм |
500 |
| Габаритные размеры, мм не более
|
2350
890
1075 |
| Масса, кг, не более |
400 |
|
| |
| |
| |
|
|
